Nieuwe noodstroomvoorziening voor kernlab van ziekenhuis

“Dankzij de hechte samenwerking tussen SPIE Nederland en ELINEX kon dit complexe project met uiterste precisie en betrouwbaarheid worden gerealiseerd, naar volle tevredenheid van de eindklant” aldus Johan en Tim van SPIE Nederland.

In het ziekenhuis bevindt zich het kernlab, een hypermoderne faciliteit waar dagelijks duizenden lichaamsvloeistoffen worden geanalyseerd. De betrouwbaarheid van de stroomvoorziening is er letterlijk van levensbelang. Eén spanningsdip kan betekenen dat kostbare analyses verloren gaan. Om die reden kreeg het kernlab begin 2025 een geheel nieuwe noodstroomvoorziening.

De geïnstalleerde oplossing garandeert nu een ononderbroken stroomvoorziening, zelfs bij volledige netuitval. In gesprek met Johan en Tim van SPIE Nederland en René van ELINEX wordt al snel duidelijk dat achter deze installatie een staaltje teamwork én techniek van de bovenste plank schuilgaat.

Een kwestie van vertrouwen en vakkennis

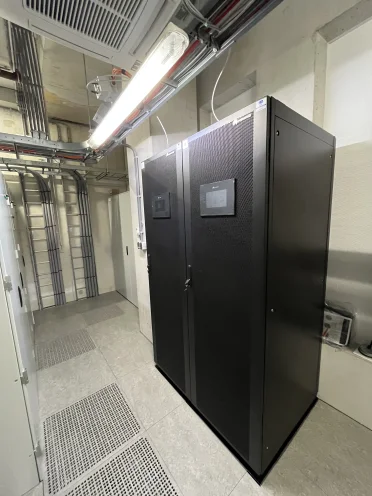

Het traject begon in 2024 met een uitvraag van Ingenieursbureau Drietech & Verhoef, dat namens het ziekenhuis op zoek ging naar een betrouwbare UPS-oplossing voor het kernlab. “Er is gekozen voor een redundant systeem van 2x 150 kVA, waarmee volledige bedrijfszekerheid is gegarandeerd”, vertelt René, accountmanager Medisch bij ELINEX. Twee partijen schreven in, waaronder SPIE Nederland. Uiteindelijk werd de opdracht aan SPIE gegund, mede dankzij de bewezen ervaring met kritische installaties binnen de zorgsector. René licht toe: “Wij werken al jaren prettig samen met SPIE. Dat maakt het proces soepel. Je weet precies wat je aan elkaar hebt.” De technische invulling kwam tot stand in nauwe afstemming tussen de projectteams van SPIE en ELINEX. De gekozen oplossing, in dit geval de Huawei 5000-E UPS-serie, biedt niet alleen topkwaliteit en energie-efficiëntie, maar ook de mogelijkheid tot toekomstige uitbreiding naar 2x 200 kVA. “Het systeem is daardoor toekomstbestendig” vult Tim aan “als het lab in de toekomst verder wordt uitgebreid, is de aanschaf van een nieuwe noodstroomvoorziening niet nodig”

Precisie op de zevende verdieping

De installatie van de UPS vond plaats op de zevende verdieping van het ziekenhuis, terwijl de aangesloten verdeelkasten zich drie verdiepingen lager bevinden. Een bewuste keuze, zegt Johan, projectmanager bij SPIE: “De technische laag is de meest geschikte plek voor dit type installatie. Vanuit daar voeden we het hele kernlab en het transfusielab op de vierde verdieping. Alles wat daar gebeurt, van bloedanalyse tot transfusiebeheer, moet te allen tijde doorgaan.” De fysieke omvang van het project mag niet worden onderschat: het totale systeem op de zevende verdieping weegt ruim 15 ton. “Daar hebben we eerst constructieberekeningen voor laten maken”, vertelt Johan. “Samen met ELINEX hebben we het ontwerp zo uitgewerkt dat alles perfect binnen de technische en bouwkundige randvoorwaarden past.” Ook het transport en de installatie vroegen om nauwkeurige planning. De complete installatie werd door ELINEX geleverd, inclusief interne bekabeling, testfase en inbedrijfstelling. Projectleider Jan-Dirk van ELINEX begeleidde het hele traject op locatie. “Hij was van begin tot eind onze spil in de uitvoering”, zegt Johan. “Van planning tot oplevering hield hij alles strak in de hand.”

Waarom noodstroom letterlijk levens redt

Een laboratorium als het kernlab werkt continu. Stroomuitval kan er desastreuze gevolgen hebben. René legt uit: “Zonder UPS zou bij een spanningsdip een groot aantal analyses verloren gaan. Denk aan bloedmonsters of kritische lichaamsvloeistoffen die niet meer bruikbaar zijn. Dat is niet alleen financieel kostbaar, maar kan ook direct invloed hebben op patiëntenzorg.” De nieuwe UPS zorgt ervoor dat het lab, inclusief het vitale buizenpostsysteem dat monsters door het ziekenhuis transporteert, bij elke stroomstoring probleemloos blijft draaien. “Dat buizenpostsysteem is een cruciale schakel”, benadrukt Tim. “Het verbindt het hele ziekenhuis met het lab. Door ook dat systeem op de UPS aan te sluiten, is de hele keten betrouwbaarder geworden.” De installatie is bovendien hot swappable: onderhoud kan worden uitgevoerd zonder dat het lab uitvalt. “Dankzij de externe bypass kan een hele UPS tijdelijk worden uitgeschakeld, terwijl de andere UPS de belasting overneemt. Doordat alles redundant is uitgevoerd, van noodstroomvoorziening tot en met schakelkasten, kan er onderhoud gepleegd worden ‘met de winkel open’. Alles draait 24/7 gewoon door”, aldus Rene.

Samenwerking als sleutel tot succes

Wat deze realisatie kenmerkt, is de nauwe samenwerking tussen alle betrokken partijen. Zowel SPIE Nederland als ELINEX benadrukken dat dit project haar succes dankt aan wederzijds vertrouwen, diepgaande kennis over de materie en open communicatie. “SPIE Nederland en ELINEX werken al jaren met elkaar samen”, vertelt Johan. “Die relatie zorgt ervoor dat we elkaar technisch begrijpen en samen kunnen finetunen wat er echt nodig is. Dat zie je terug in het eindresultaat.” Ook vanuit ELINEX wordt die waardering gedeeld. “Het mooiste aan dit project,” zegt René, “is dat we het écht samen hebben gedaan. Van de eerste tekeningen tot de laatste test. En als je dan in die technische ruimte staat en ziet wat we hebben neergezet, dan ben je gewoon trots.” Tim knikt beamend: “Je merkt dat iedereen hetzelfde doel had: zekerheid bieden aan een ziekenhuis dat nooit mag stilstaan. En dat voel je in alles.” Met de oplevering van dit project heeft het ziekenhuis niet alleen een toekomstbestendige noodstroominstallatie gekregen, maar is er weer eens bewezen wat de kracht van samenwerking en vakmanschap is. Zoals Johan het treffend samenvat: “Het is technisch topwerk, maar bovenal een bewijs van wat er kan ontstaan als kennis en vertrouwen samenkomen.”
